[주목할 우수 산업기술]냉각수 절감형 건조배 가스 세정장치

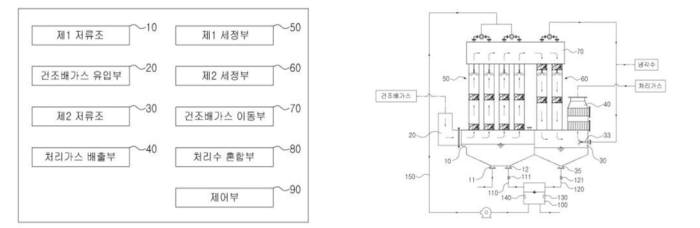

냉각수 절감형 건조배가스 세정장치 구현도
<냉각수 절감형 건조배가스 세정장치 구현도>

냉각수 절감형 건조배 가스 세정장치는 건조배 가스를 두 차례 세정하면서 사용된 처리수를 혼합해 다시 세정에 사용하게 돕는다. 궁극적으로 냉각수 절약을 유도한다.

기존에는 건조배 가스 세정 시 외부 냉각수만 사용해 외부 냉각수 양이 증가되는 문제점이 있다. 외부 냉각수 사용량을 최소화하면서 세정효율을 높이는 수요가 높다.

이 장치는 제1저류조에 저장된 제2처리수와 제2저류조에 저장된 1차 처리수를 혼합하는 장치와 제2저류조의 혼합 처리수 온도를 조절하기 위한 제어부로 구성된다. 제1저류조는 처리대상인 건조배 가스를 모아 제1세정부로 공급한다. 배출되는 2차 처리수를 받아 저장하고, 제1저류조 하단에는 2차 처리수를 외부로 배출하는 배수구가 있다.

처리수 혼합부는 제1저류조에서 저장된 2차 처리수 일부를 제2저류조로 공급한다. 제어부는 제2저류조에 저류되는 혼합 처리수 온도를 약 55℃로 유지한다. 처리수 혼합조에 저장되는 혼합 처리수 온도는 제1, 2처리 수유입관 밸브를 제어해 온도를 유지한다.
